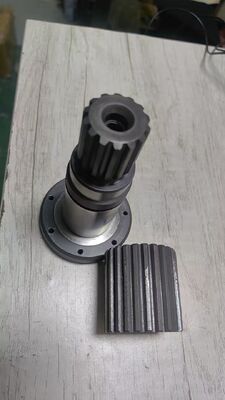

032 Manicotto di accoppiamento per albero principale pompa barra

032 Manicotto di accoppiamento per albero principale della pompa a braccio

Descrizione/Caratteristiche del prodotto:


La pompa idraulica è un dispositivo utilizzato per generare e trasferire energia idraulica, solitamente utilizzato in macchinari edili, automobili, navi e altre attrezzature. La pompa idraulica può convertire l'energia meccanica in energia idraulica, in modo da azionare l'attuatore come il cilindro idraulico e il motore idraulico per completare vari compiti.

Le pompe idrauliche comuni includono pompe a ingranaggi, pompe a pistoni, pompe a palette e altri tipi, che hanno i propri vantaggi e applicabilità in diversi scenari di lavoro.

Le pompe a ingranaggi e le pompe a pistoni sono tipi comuni di pompe idrauliche e ci sono alcune differenze significative nella loro struttura e principio di funzionamento:

Pompa a ingranaggi:
Struttura: la pompa a ingranaggi è composta da una coppia di ingranaggi ad incastro, di solito un ingranaggio di trasmissione e un ingranaggio condotto.
Principio di funzionamento: il liquido entra nella camera della pompa dall'ingresso di aspirazione e, con la rotazione dell'ingranaggio, il liquido viene spinto verso l'uscita di scarico. Il liquido è sigillato nella camera della pompa e spinto fuori.
Vantaggi: struttura semplice, basso costo, adatto per piccoli e medi flussi, applicazioni a bassa e media pressione.
Pompa a pistoni:
Struttura: la pompa a pistoni genera pressione attraverso il movimento alternativo del pistone nel blocco cilindri.
Come funziona: il pistone cambia il volume nel cilindro durante il movimento alternativo, generando così energia idraulica. Le pompe a pistoni forniscono tipicamente una pressione più elevata e un flusso maggiore.
Vantaggi: adatto per applicazioni ad alto flusso e alta pressione, flusso e pressione di uscita stabili.
Le principali differenze sono:

Pressione e capacità di flusso: le pompe a pistoni forniscono tipicamente una pressione più elevata e un flusso maggiore per applicazioni che richiedono alta pressione. Le pompe a ingranaggi vengono solitamente utilizzate per piccoli e medi flussi e occasioni a bassa e media pressione.
Struttura: la struttura della pompa a ingranaggi è relativamente semplice, mentre la struttura della pompa a pistoni è complessa e di solito richiede una maggiore precisione di fabbricazione.
Campo di applicazione: selezionare il tipo di pompa giusto in base alla domanda di pressione e flusso per soddisfare i requisiti di applicazioni specifiche.

La pompa a ingranaggi è azionata da un motore indipendente, che blocca efficacemente le pulsazioni di pressione a monte e le fluttuazioni di flusso. La pulsazione di pressione all'uscita della pompa a ingranaggi può essere controllata entro l'1%. L'uso di una pompa a ingranaggi nella linea di estrusione può aumentare la velocità di uscita del flusso e ridurre il tempo di taglio e permanenza del materiale nell'estrusore.

La pompa a ingranaggi esterna è la pompa a ingranaggi più utilizzata, la pompa a ingranaggi generale di solito si riferisce alla pompa a ingranaggi esterna. La sua struttura è mostrata in Figura 1, che è composta principalmente da ingranaggio di trasmissione, ingranaggio condotto, corpo pompa, coperchio pompa e valvola di sicurezza. Lo spazio di tenuta composto dal corpo pompa, dal coperchio pompa e dall'ingranaggio è l'officina della pompa a ingranaggi. Gli alberi dei due ingranaggi sono rispettivamente installati nei fori dei cuscinetti sui due coperchi della pompa e l'albero dell'ingranaggio di trasmissione si estende fuori dal corpo pompa ed è azionato dal motore per ruotare. La pompa a ingranaggi esterna ha una struttura semplice, leggerezza, basso costo, funzionamento affidabile e ampia gamma di applicazioni.

Quando la pompa a ingranaggi funziona, la ruota di trasmissione ruota con il motore e aziona la ruota condotta a ruotare. Quando i denti ad incastro su un lato della camera di aspirazione si separano gradualmente, il volume della camera di aspirazione aumenta, la pressione diminuisce e il liquido nel tubo di aspirazione viene aspirato nella pompa; Il liquido di aspirazione viene spinto verso la camera di scarico dall'ingranaggio in due modi nella scanalatura del dente. Dopo che il liquido entra nella camera di scarico, i denti dei due ingranaggi continuano ad ingranare, in modo che il liquido venga spremuto dalla camera di scarico nel tubo di scarico. L'ingranaggio di trasmissione e l'ingranaggio condotto continuano a ruotare e la pompa può aspirare e scaricare continuamente il liquido.

Il corpo pompa è dotato di una valvola di sicurezza, quando la pressione di scarico supera la pressione specificata, il liquido di trasporto può aprire automaticamente la valvola di sicurezza, in modo che il liquido ad alta pressione ritorni al tubo di aspirazione.

La pompa a ingranaggi interna è composta da una coppia di ingranaggi interni che si ingranano tra loro e una parte a forma di mezzaluna tra di loro, un guscio della pompa, ecc. La funzione della mezzaluna è quella di separare la camera di aspirazione dalla camera di scarico. Quando l'ingranaggio di trasmissione ruota, il vuoto locale si forma nel punto in cui l'ingranaggio è fuori dall'ingranamento e il liquido viene aspirato nella pompa e riempito con i denti della camera di aspirazione, quindi entra nella camera di scarico lungo i lati interno ed esterno del pezzo a mezzaluna in due modi. Nel punto in cui i denti entrano in ingranamento, il liquido presente tra i denti viene spremuto nel tubo di scarico.

La pompa a ingranaggi, oltre alle caratteristiche di capacità di autoadescamento, flusso e pressione di scarico indipendenti, guscio della pompa senza valvola di aspirazione e valvola di scarico, con struttura semplice, flusso uniforme, lavoro affidabile e altre caratteristiche, ma bassa efficienza, rumore e vibrazioni, facile da usura, utilizzato principalmente per trasportare oli non corrosivi, senza particelle solide e capacità di lubrificazione di vari oli, la temperatura generalmente non supera i 70 ℃, come olio lubrificante, olio vegetale commestibile, ecc. L'intervallo di flusso generale è 0,045 ~ 30 ms/h, l'intervallo di pressione è 0,7-20 mpa e la velocità di lavoro è 1200-4000r /min.
