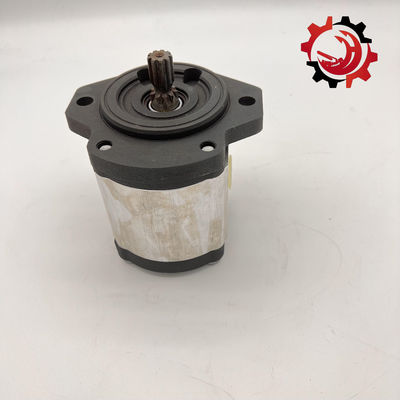

1515500013 Pompa di ingranaggi utilizzata nel camion pompatore di calcestruzzo per Sany Zoomlion Xugong

1515500013 Pompa di ingranaggi utilizzata nel camion pompatore di calcestruzzo per Sany Zoomlion Xugong

Descrizione/caratteristiche del prodotto:


La pompa a ingranaggi è una pompa rotante che dipende dalla variazione del volume di lavoro e dal movimento formato tra il cilindro della pompa e l'ingranaggio di maglia per trasportare il liquido o pressurizzarlo.il corpo della pompa e il coperchio anteriore e posteriore di due spazi chiusi, quando l'ingranaggio ruota, il volume dello spazio sul lato dell'ingranaggio passa da piccolo a grande, formando un vuoto, l'inalazione del liquido,il volume dello spazio sul lato della maglia dell'ingranaggio da grande a piccoloLa cavità di aspirazione e la cavità di scarico sono separate dalle linee di maglia dei due ingranaggi.La pressione all'uscita della pompa degli ingranaggi dipende interamente dalla resistenza all'uscita della pompa.

Caratteristiche strutturali
(1) struttura semplice, prezzo basso;
(2) Bassi requisiti di lavoro e ampia applicazione;
(3) Il coperchio termico e ciascuna scanalatura dentale dell'ingranaggio costituiscono una serie di cavità di lavoro fisse e sigillate, che possono essere utilizzate solo come pompa quantitativa.

L'ingranaggio adotta il livello internazionale avanzato di nuova tecnologia negli anni '90 - doppio arco sinusoidale curva arco dentale.il vantaggio più evidente è che la superficie del profilo dentale non scivola relativamente durante il reticolato degli ingranaggi, quindi la superficie del dente non ha usura, equilibrio di funzionamento, nessun fenomeno di liquido intrappolato, basso rumore, lunga durata e elevata efficienza.che fa entrare la pompa di ingranaggi in un nuovo campo di progettazione, produzione e utilizzazione.
La pompa è dotata di una valvola di sicurezza a pressione differenziale per la protezione dal sovraccarico e la pressione totale di ritorno della valvola di sicurezza è pari a 1,5 volte la pressione di scarico nominale della pompa.Può anche essere regolato nell'intervallo di pressione di scarico ammissibile in base alle esigenze realiTuttavia, questa valvola di sicurezza non può essere utilizzata per il lavoro a lungo termine della valvola riduttrice di pressione e la valvola riduttrice di pressione può essere installata separatamente se necessario.
Il sigillo di fine dell'albero della pompa è progettato in due forme, una è un sigillo meccanico, l'altra è un sigillo di imballaggio, che può essere determinato in base all'uso specifico e alle esigenze dell'utente.

Classificazione delle pompe
Per quanto riguarda i componenti principali, la pompa di ingranaggi è composta principalmente dalla pompa di ingranaggi di linea normale comune e dalla pompa di ingranaggi a arco circolare.La pompa di ingranaggi a linea normale comune è più resistente della pompa di ingranaggi ad arco circolare, e la pompa a ingranaggi a arco circolare ha una struttura speciale, la trasmissione di media puliti, basso rumore, lunga durata, e ognuno ha i suoi vantaggi.
Caratteristiche di funzionamento
Vantaggi: struttura semplice e compatta, piccole dimensioni, peso leggero, buon processo, prezzo basso, forte aspirazione automatica, insensibile all'inquinamento da olio, ampio raggio di velocità, resistenza al carico d'urto,facile manutenzioneUn lavoro affidabile.
Svantaggi: squilibrio della forza radiale, grande pulsazione del flusso, rumore forte, bassa efficienza, scarsa intercambiabilità delle parti, non facile da riparare dopo l'usura, non può essere utilizzato come pompa variabile.

Fenomeno di intrappolamento di petrolio
Motivo: olio idraulico nel processo di funzionamento della pompa dell'ingranaggio involute, perché il volume chiuso all'intersezione dell'ingranaggio cambia nel tempo,spesso una parte dell'olio idraulico è sigillata tra i denti, come illustrato nella figura 2, denominato fenomeno dell'olio intrappolato, perché l'olio idraulico è incompressibile farà sì che l'ingranaggio esterno produca forti vibrazioni e rumore,che incidono sul normale funzionamento del sistema.
Misure: la scanalatura viene aperta sulle lastre di copertura anteriori e posteriori o sul manico galleggiante e il principio di regolazione della scanalatura è:l'intervallo tra i due slot è il volume minimo di chiusura, e il volume di chiusura è comunicato con la camera di pressione dell'olio dalla grande alla piccola e con la camera di aspirazione dell'olio dalla piccola alla grande.

Fenomeno di perdite
La perdita della pompa dell'ingranaggio è grande e il percorso di perdita dell'ingranaggio esterno a maglia è costituito dai seguenti tre punti: uno è l'intervallo superiore dell'ingranaggio, seguito dall'intervallo di misura,e il terzo è il divario di rete.
Tra questi, la perdita di trasparenza terminale è grande, pari all'80%-85% della perdita totale, quando la pressione aumenta, il primo non cambierà, ma la deflessione di quest'ultimo aumenta,che è la causa principale della perdita della pompa di ingranaggio esterna, l'efficienza volumetrica è bassa, quindi non è adatta per l'uso come pompa ad alta pressione.
Soluzione: la compensazione della franchezza terminale adotta misure di bilanciamento della pressione statica, aggiungendo una parte di compensazione tra l'ingranaggio e la piastra di copertura, come la manica galleggiante e la piastra laterale galleggiante.

Fenomeno di squilibrio delle forze
Il lato destro è la camera di pressione dell'olio, il lato sinistro è la camera di aspirazione dell'olio, la pressione delle due camere è squilibrata;la pressione della camera di pressione dell'olio diminuisce a causa della perdita della punta del dente. due pressioni squilibrate agiscono sull'ingranaggio e sull'albero, la pressione di squilibrio radiale, maggiore è la pressione dell'olio, maggiore è la forza, accelera l'usura del cuscinetto, riduce la durata del cuscinetto, fa piegare l'albero,aumentare l'usura della punta dei denti e del foro dell'albero.

Misure di prevenzione: utilizzare il serbatoio di bilanciamento della pressione o ridurre la camera di olio a pressione.
Modulo di sigillo
1. sigillo meccanico
2. Tre strati con sigillo della cavità dell' olio
3. sigillo a uno strato
4. tenuta magnetica Ogni forma di tenuta deve essere determinata in base a pressioni di ingresso e prestazioni di tenuta diverse.

A proposito dell' azienda:

Changsha HuaYi Technology Co., LTD.,

Changsha HuaYi Technology Co., LTD., specializzata nella vendita di parti di macchine da costruzione.
La nostra azienda si occupa principalmente di vari marchi di camion pompatori, escavatori, gru, macchine per spruzzo umido e altri accessori, come telecomandi, pompe per olio Rexroth, scatole di trasferimento, tubi doppi,pompa di lubrificazione, Harvey/Eaton/Parker/Kawasaki valvole.
la nostra azienda è specializzata nel commercio offline e online di veicoli da costruzione usati in Cina, quindi i camion pompa calcestruzzo visualizzati sul sito potrebbero essere stati venduti offline.Il nostro database fornisce un gran numero di nuovi camion pompe per calcestruzzo usati, escavatori usati, camion miscelatori usati e altri veicoli da costruzione, contattate direttamente le nostre vendite per fornirvi servizi più accurati. Grazie per la vostra pazienza!
